可燃气体检测仪选型指南
微信号:18311409901 18810721718

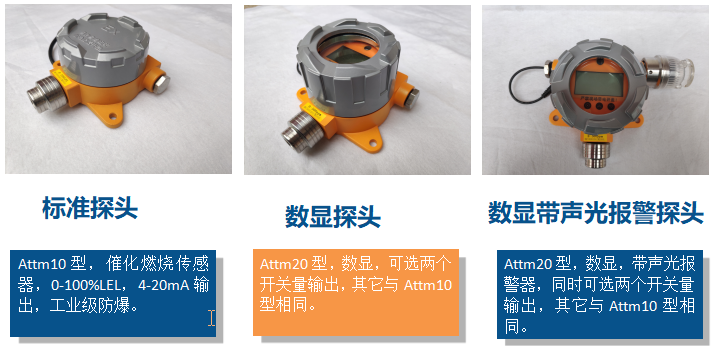

可燃气体检测仪 固定式检测探头(三种)
固定式可燃气体检测仪,由可燃气体探头和主机组成,探头有以下三种:标准探头,数显探头,数显带声光报警探头

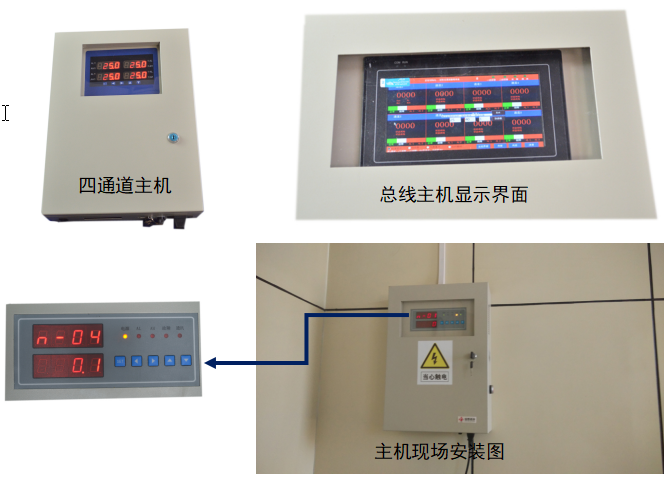

报警控制器主机
报警控制器,也称为主机,联接探头,给探头供电,显示数值,当数值超过预设的报警值时发出声光报警,并能联动设备。最常用的主机是分线制的,有单通道,双通道,最多16通道,超过16个检测点,要用总线主机。
常见的典型应用是,一台主机接一个或多个可燃气体探头,探头数量根据实际需要确定,按规定,每隔小于7.5米范围内安装一个探头。
三种联接形式:分线制,总线制,无线传输
分线
八个探头以下(最多16个探头),通常情况用分线制方式。即每个探头都单独有线缆与主机相连,一般用三芯线,适用检测点不多的情况;
总线
所有的探头,都用一根线缆串接到主机上,一般用四芯线,两根供电,两根通信,适用于超过8个或16个检测点的情况,另外也用于检测点与主机较远、较分散的情况,这种情况下,两个以上探头就有必要选择总线方式,这样节约线缆和布线施工的成本。
无线
无线传输,不用布线,现场取电或用电池供电。在不方便布线时使用,探头数量,或多或少都可以,实测数量可接32个以上,可以替代分线或总线方式,稳定性和可靠性与现场工况复杂程度有关。
便携式可燃气体检测仪
便携式可燃气体检测仪,可充电电池供电,液晶显示,声、光、振动报警。
典型应用
一、 一台单通道主机,接一个可燃气体探头。
二、一台多通道报警控制主机,接多个可燃气体探头或其它气体探头,探头可以配开关量输出,直接联动外部设备,主机也可以同时联接外部设备。
如有疑问,欢迎电话微信联系!
加微信沟通询价更方便!

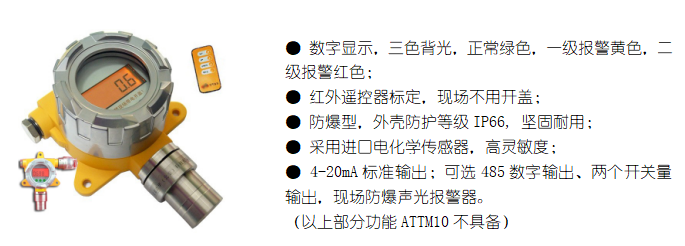

ATTM20数显探头

Attm20可燃气体探头技术参数
检测原理 | 催化燃烧(特殊情况可选择红外或半导体原理) |
检测气体 | 环境空气中可燃气体 |
检测范围 | 0-100LEL |
检测精度 | ±5% F.S |
分辨率 | 1%LEL |
*大功耗 | 0.9W |
输出信号 | 默认4-20mA输出,可选485总线和开关量输出 |
连接电缆 | 默认三芯电缆(总线或带开关量输出时为四芯) |
工作温度 | -10~50℃ |
环境湿度 | 10%-95%RH(非冷凝) |
零 漂 移 | <0.5%F.S./月 |
反应时间 | <60s |
防爆等级 | Exd II CT6 |
防护等级 | IP66 |
工作电源 | 12-24V DC |
尺 寸 | 壳体直径105mm |
重 量 | 950g |
传感器寿命 | 空气中3年以上 |
品 牌 | 安泰吉华 |
或工控电脑上使用。
检测原理选择:催化燃烧,红外,半导体,电化学
可燃气体探头通常选用催化燃烧原理的传感器,这种传感器能检测几乎所有与氧气反应易燃易爆的气体,包括烷烃类气体和有机蒸气,因此,通常大多数情况下,选用催化燃烧原理传感器,安泰吉华的Attm10/20型可燃气体探头都是催化燃烧原理,但有下面几种情况需要注意:
-
当使用场所空气中可能含有硫、磷、硅、铅、卤素化合物等介质时,会使催化燃烧元件中毒,即失去灵敏度,此时可选抗中毒的催化燃烧原理探头,订购时要特殊说明,或选用红外原理的探头;
-
在缺氧或高腐蚀的场所,应选用红外原理的可燃气体探头;
-
氢气的检测,以防爆为检测目的时,可选用催化燃烧原理的探头;以防止微量泄漏为检测目的时,选用电化学原理的探头,检测范围0-2000ppm,不能选红外原理探头;
-
乙炔容易使催化燃烧元件中毒,可选半导体原理的探头。
催化燃烧原理探头和半导体原理的探头价格较低,使用寿命3-5年;电化学原理和红外原理探头价格较高,红外原理探头使用寿命5年以上,电化学原理探头的使用寿命两年左右。
可检测气体的列表,在后面附录:《常见可燃气体及爆炸限》
报警控制器主机

报警控制主机简介
声光报警,三个公共继电器输出,对应一级报警,二级报警,故障报警;
总线主机可选每通道单独的报警输出,单独设置报警点;
工作电压:220V AC
输入信号:4-20 mA,数字信号(总线或无线主机)
控制输出:无源开关量输出(220VAC,2A),485;
温度范围:-20~70℃
湿度范围:10~90% RH(非凝结)
精 度:0.2%F.s
安装方式:壁挂式安装
重 量:约2 kg(单/双通道)
几种特殊的需求 (订购时说明,按需要定制)
测量值显示到电视
测量值显示到LED大屏
显示到电脑手机
几个常见问题
探头的安装位置如何确定,应该装多少个?
室内7.5米范围装一个可燃气体探头,安装在最容易检测到气体泄漏的地方,具体要求参考GB50493-2009 《石油化工可燃气体和有毒气体检测报警设计规范》。
报警点设置多少?
按上面标准,一级报警设置小于等于25%LEL,二级报警设置小于等于50%LEL。
如何维护,如何校准检定?
按有关国家标准、计量规程和企业安全生产规程的要求做维护和定期校准工作,我公司一年内免费为客户标定一次,但拆装工作和快递费用由客户负责。
可以按需定制吗?
我们可以按客户的具体要求定制产品,可以提供OEM代工,货期和供货标准等双方商定。
购买流程如何?售后怎么做?
由专业售前工程师协助解答疑问和协助选型,签定合同后,付全款,按货期发货并提供发票,一般用顺丰快递,我方负责运费。我们专业的工程师提供电话技术支持,也可以通过微信图文或视频指导安装和调试。
防爆证,检验报告
附录:常见可燃性气体爆炸限
序号 |
名称 |
化学式 |
在空气中爆炸限 (体积分数)/% |
序号 |
名称 |
化学式 |
在空气中爆炸限 (体积分数)/% |
||
下限 | 上限 | 下限 | 上限 | ||||||
1 | 乙烷 | C2H6 | 3.0 | 15.5 | 63 | 乙氧基乙醇 | C2H5OCH2CH2OH | 1.8 | 15.7 |
2 | 乙醇 | C2H5OH | 3.4 | 19 | 64 | 乙酸乙酯 | CH3COOC2H5 | 2.1 | 11.5 |
3 | 乙烯 | C2H4 | 2.8 | 32 | 65 | 丙烯酸乙酯 | CH2CHCO2C2H5 | 1. 7 | 13 |
4 | 氢 | H2 | 4.0 | 75 | 66 | 苯乙烷 | C6H5C2H5 | 1.0 | 7.8 |
5 | 甲烷 | CH4 | 5.0 | 15 | 67 | 环氧乙烷 | CH2CH2O | 2.6 | 100 |
6 | 甲醇 | CH3OH | 5.5 | 44 | 68 | 乙硫醇 | C2H6S | 2.8 | 18 |
7 | 乙炔 | C2H2 | 2.5 | 100 | 69 | 乙基甲基醚 | C2H5OCH3 | 2.0 | 10.1 |
8 | 丙醇 | C3H7OH | 2.5 | 13.5 | 70 | 乙基甲基酮 | C2H5COCH3 | 1.8 | 11.5 |
9 | 丙烷 | C3H8 | 2.2 | 9.5 | 71 | 乙胺 | C2H7N | 3.5 | 14.0 |
10 | 丙烯 | C3H6 | 2.4 | 10.3 | 72 | 轻油 | 0.9 | 6 | |
11 | 甲苯 | C6H5CH3 | 1.2 | 7 | 73 | 煤油 | 0.7 | 5 | |
12 | 二甲苯 | C6H4(CH3)2 | 1.0 | 7.6 | 74 | 松节油 | 1.8 | ||
13 | 二氯乙烷 | C2H4Cl2 | 5.6 | 16 | 75 | 硝基苯 | C6H5NO2 | 1.8 | |
14 | 二氯乙烯 | C2H2Cl2 | 6.5 | 15 | 76 | 硝基甲烷 | CH3NO2 | 7.1 | 63 |
15 | 二氯丙烷 | C2H6Cl2 | 3.4 | 14.5 | 77 | 苯酚 | C6H5OH | 1.3 | 9.5 |
16 | 乙醚 | C2H5OC2H5 | 1.7 | 36 | 78 | 苯乙烯 | C6H5CHCH2 | 1.1 | 8.0 |
17 | 二甲醚 | CH3OCH3 | 3.0 | 27.0 | 79 | 乙苯 | C6H5C2H5 | 1.0 | 78 |
18 | 乙醛 | CH3COH | 4.0 | 57 | 80 | 甲酸乙酯 | HCOOC2H5 | 2.7 | 16.5 |
19 | 乙酸 | CH3COOH | 4.0 | 17 | 81 | 对二恶烷 | C4H8O2 | 2.0 | 22 |
20 | 丙酮 | CH3COCH3 | 2.3 | 13 | 82 | 异丁烷 | i-C4H10 | 1.8 | 8.4 |
21 | 乙酰丙酮 | (CH3CO)2CH2 | 1.7 | 83 | 萘 | C10H8 | 1.9 | 5.9 | |
22 | 乙酰氯 | CH3COCl | 5.0 | 19 | 84 | 壬烷 | CH3(CH2)7CH3 | 0.7 | 5.6 |
23 | 丙烯氰 | CH2CHCN | 2.8 | 28 | 85 | 壬醇 | CH3(CH2)7CH2OH | 0.8 | 6.1 |
24 | 烯丙基氯 | CH2CHCH2Cl | 3.2 | 11.2 | 86 | 仲醛 | (C2H4O)3 | 1.3 | |
25 | 甲基乙炔 | CH2CCH | 1.7 | 87 | 戊烷 | C5H12 | 1.1 | 8.0 | |
26 | 乙酸戊酯 | CH3CO2C5H11 | 1.0 | 7.5 | 88 | 戊醇 | C5H11OH | 1.2 | 10.5 |
27 | 苯胺 | C6H5NH2 | 1.2 | 11 | 89 | 丙胺 | C3H7NH2 | 2.0 | 10.4 |
28 | 苯 | C6H6 | 1.2 | 8 | 90 | 丙基甲基酮 | C3H7COCH3 | 1.5 | 8.2 |
29 | 苯甲酸 | C6H5CHO | 1.4 | 9l | 吡啶 | C5H5N | 1.7 | 12.0 | |
30 | 苄基氯 | C6H5CH2Cl | 1.1 | 92 | 四氢呋喃 | C4H8O | 2.0 | 12.4 | |
31 | 漠丁烷 | C3H7CH2Br | 2.5 | 93 | 四清糠醛 | C4H7OCH2OH | 1.5 | 9.7 | |
32 | 漠乙烷 | CH3CH2Br | 6.7 | 11.3 | 94 | 三乙胺 | (C2H5)3N | 1.2 | 8 |
33 | 丁二烯 | CH2CHCHCH2 | 2.0 | 11.5 | 95 | 三甲胺 | (CH3)3N | 2.0 | 11.6 |
34 | 丁烷 | C4H10 | 1.9 | 8.5 | 96 | 三氧杂环己烷 | (CH2O)3 | 3.0 | 29 |
35 | 丁醇 | C4H9OH | 1.8 | 11.3 | 97 | 己烷 | C6H14 | 1.2 | 7.4 |
36 | 丁烯 | C4H8 | 1.6 | 9.3 | 98 | 己醇 | C6H13OH | 1.2 | |
37 | 丁醛 | C3H3CHO | 1.4 | 12.5 | 99 | 庚烷 | CH3(CH2)3CH3 | 1.1 | 6.7 |
38 | 丁酸丁酯 | C3H3COOC4H9 | 1.2 | 8.0 | 100 | 甲氧乙醇 | CH3OC2H4OH | 2.5 | 14 |
39 | 丁基甲基酮 | C4H9COCH3 | 1.2 | 8 | 101 | 乙酸甲酯 | CH3CO2CH3 | 3.1 | 16 |
40 | 二硫化碳 | CS2 | 1.0 | 60 | 102 | 丙烯酸甲酯 | CH3CHCO2CH3 | 2.4 | 25 |
41 | 氯苯 | C6H5Cl | 1.3 | 11 | 103 | 甲胺 | CH3NH2 | 4.9 | 20.7 |
42 | 氯丁烷 | C3H7CH2Cl | l .8 | 10.1 | 104 | 甲基环乙烷 | CH3C6H11 | 1.15 | 6.7 |
43 | 氯乙烷 | CH3CH2Cl | 3.8 | 15.4 | 105 | 甲酸甲酯 | HCO2CH3 | 5 | 23 |
44 | 氯乙烯 | CH2CHCl | 3.8 | 31 | 106 | 乙腈 | C2H3N | 4.4 | 16.0 |
45 | 氯代甲烷 | CH3Cl | 8.1 | 17.4 | 107 | 乙酸酐 | C2H6O3 | 2.9 | 10.3 |
46 | 2-氯丙烷 | CH3CHClCH3 | 2.6 | 11.1 | 108 | (正)葵烷 | C10H22 | 0.8 | 5.4 |
47 | 甲(苯)酚 | C6H5OH | 1.1 | 109 | 丙醛 | C3H6O | 2.9 | 17 | |
48 | 环丁烷 | CH2CH2CH2CH2 | 1.8 | 110 | 丙烯醛 | C3H4O | 2.8 | 31 | |
49 | 环己烷 | CH2(CH2)4CH2 | 1.2 | 8.3 | 111 | 甲醚 | C2H6O | 3.4 | 18 |
50 | 环己醇 | CH2(CH2)3CHOHCH2 | 1.2 | 112 | 甲硫醇 | CH4S | 3.9 | 21.8 | |
51 | 环已酮 | CH2(CH2)3COCH3 | 1.3 | 9.4 | 113 | 甲基亚枫 | C2H6O2 | 2.6 | 28.5 |
52 | 环丙烷 | CH2CH2CH2 | 2.4 | 10.4 | 114 | 异丙醇 | C3H8O | 2.3 | 12.7 |
53 | 萘烷 | C10H18 | 0.7 | 4.9 | 115 | 异丁醇 | C4H10O | 1.7 | 10.9 |
54 | 环己烯 | CH2(CH2)2CHCHCH3 | 1.2 | 116 | 异丙醚 | C4H14O | 1.4 | 21 | |
55 | 双丙酮醇 | (CH3)2COHCH2COCH3 | 1.8 | 6.9 | 117 | 异丙胺 | C3H9N | 2.0 | 10.4 |
56 | 二丁醚 | C4H9OC4H9 | 0.9 | 8.5 | 118 | (正)辛烷 | C8H18 | 1.0 | 4.66 |
57 | 二氯(代)苯 | C6H4Cl2 | 2.2 | 9.2 | 119 | 肼 | N2H4 | 4.7 | 100 |
58 | 二乙基氨 | (C2H5)2NH | 1.7 | 10.1 | 120 | 硫化羰 | COS | 12 | 29 |
59 | 二甲胺 | (CH3)2NH | 2.8 | 14.4 | 121 | 氯丙烷 | C3H7Cl | 2.6 | 11.1 |
60 | 二甲苯胺 | (CH3)2C6H3NH2 | 1.2 | 7 | 122 | 3-氯丙烯 | C3H5Cl | 3.3 | 11.1 |
61 | 二氧杂环己烷 | (CH2)2O2 | 1.9 | 22.5 | 123 | 溴甲烷 | CH3Br | 10 | 16 |
62 | 环氧丙烷 | OCH2CH2CH2 | 1.9 | 37 |
